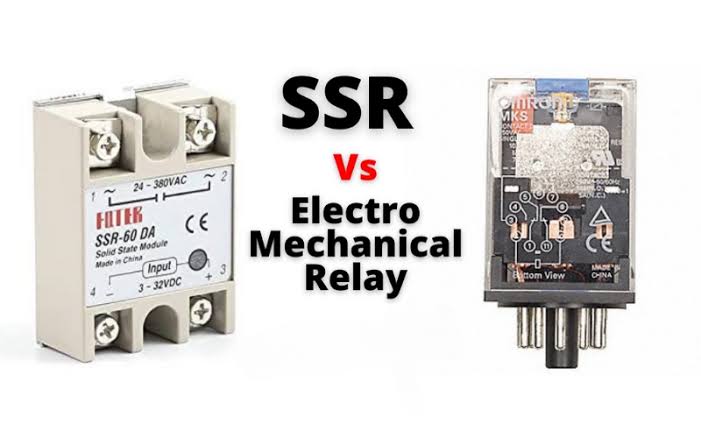

رله الکترومکانیکی در مقابل SSR: (کدام یک برنده است؟)
در دنیای وسایل الکتریکی و اتوماسیون صنعتی، انتخاب بین رله الکترومکانیکی (Electromechanical Relay) و رله حالت جامد یا همان SSR (Solid State Relay)، یکی از چالشبرانگیزترین تصمیمات برای مهندسان برق، تکنسینها و حتی علاقهمندان به پروژههای DIY است. هر دو دستگاه وظیفه حیاتی قطع و وصل جریان را بر عهده دارند، اما مکانیسم عملکرد، مزایا و معایب آنها کاملاً متفاوت است. در این مقاله جامع ۱۰۰۰ کلمهای، به بررسی دقیق این دو فناوری میپردازیم تا مشخص شود در سناریوهای مختلف، کدام یک واقعاً «برنده» میدان است.
مقدمه: جنگ دو نسل کنترل قدرت
رلهها قلب تپنده سیستمهای کنترلی هستند. اگر بخواهیم ساده بگوییم، رله یک کلید الکتریکی است که توسط یک سیگنال کمقدرت (مانند خروجی PLC یا میکروکنترلر) کنترل میشود تا یک مدار با قدرت بالا را متصل یا قطع کند. سالهاست که رلههای الکترومکانیکی پادشاهان بیچون و چرا این عرصه بودهاند، اما ظهور تکنولوژی نیمههادیها، رلههای حالت جامد (SSR) را وارد بازی کرده است. سوال اصلی اینجاست: آیا باید به سنت وفادار ماند یا به سمت نوآوری حرکت کرد؟ پاسخ به نیازهای خاص پروژه شما بستگی دارد.
رله الکترومکانیکی: افسانهای از دوام و سادگی

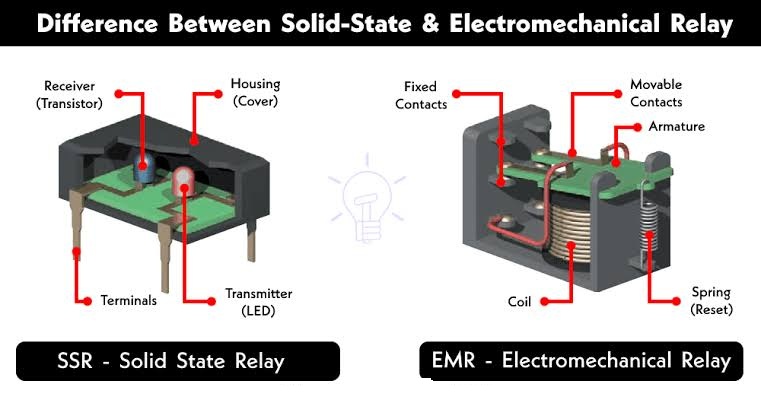

رلههای الکترومکانیکی ساختاری فیزیکی دارند. وقتی ولتاژ کوچکی به بوبین رله اعمال میشود، یک میدان مغناطیسی ایجاد شده و یک آهنربای الکتریکی، یک بازوی فلزی را به سمت خود میکشد. این حرکت فیزیکی باعث بسته شدن یا باز شدن کنتاکتهای فلزی میشود و مدار را قطع یا وصل میکند.
نقاط قوت رلههای الکترومکانیکی
1. عایقبندی کامل (Galvanic Isolation): مهمترین ویژگی رلههای مکانیکی، جداسازی کامل مدار فرمان از مدار قدرت است. هیچ اتصال الکتریکی مستقیمی بین ورودی و خروجی وجود ندارد. این موضوع ایمنی را در برابر نوسانات شدید ولتاژ تضمین میکند.
2. تحمل شوک و سرریز ولتاژ: این رلهها در برابر spikes ولتاژ (Voltage Spikes) بسیار مقاوم هستند. اگر در خط برق نویز شدید یا ولتاژ ناگهانی ایجاد شود، رله مکانیکی معمولاً آسیب نمیبیند، در حالی که SSR ممکن است بسوزد.
3. هزینه پایین: قیمت خرید و جایگزینی رلههای الکترومکانیکی نسبت به SSR بسیار کمتر است.
4. وضعیت OFF ایدهآل: وقتی رله مکانیکی باز است، مقاومت مدار بین ورودی و خروجی تقریباً بینهایت است. یعنی هیچ نشتی جریانی (Leakage Current) وجود ندارد.
نقاط ضعف رلههای الکترومکانیکی
1. محدودیت عمر مفید: قطعات متحرک در برابر فرسایش حساس هستند. هر بار کلیک کردن رله، استرس فیزیکی به کنتاکتها وارد میکند. عمر آنها معمولاً به تعداد دفعات سوئیچینگ محدود است (مثلاً ۱۰۰,۰۰۰ بار).
2. سرعت پایین: مکانیسم فیزیکی زمانبر است. رلههای مکانیکی نمیتوانند با فرکانسهای بالا (بالای چند هرتز) سوئیچ کنند.
3. اصطکاک و آتشسوزی: هنگام قطع و وصل جریانهای القایی (مانند موتورهای الکتریکی)، جرقه زدن رخ میدهد که هم باعث خوردگی کنتاکتها میشود و هم خطر آتشسوزی در محیطهای قابل اشتعال را افزایش میدهد.
4. نویز صوتی: صدای “تیک تاک” معروف رلهها در محیطهای ساکت آزاردهنده است.
رله حالت جامد (SSR): انقلاب سکوت و سرعت
رلههای SSR هیچ قطعه متحرکی ندارند. آنها از قطعات نیمههادی مانند تریستور، تریاک یا SCR استفاده میکنند. ورودی و خروجی از طریق یک اپتوکوپلر (LED و فتودیود/فتوترایستور) به هم متصل هستند. وقتی LED روشن میشود، نور آن باعث هدایت جریان در بخش خروجی میشود.
نقاط قوت SSR ها
1. عمر طولانی و بدون نگهداری: چون قطعه متحرکی وجود ندارد، اصطکاک و سایش معنا ندارد. عمر SSR ها میلیونها بار سوئیچینگ است.
2. سوئیچینگ سریع و فرکانس بالا: SSR ها میتوانند هزاران بار در ثانیه قطع و وصل شوند. این ویژگی برای کنترل PWM (مدولاسیون عرض پالس) در موتورها یا دیمرهای نور عالی است.
3. بدون جرقه و صدا: سوئیچینگ بدون جرقه انجام میشود که ایمنی را در محیطهای شیمیایی یا انفجاری بالا میبرد و نویز صوتی را حذف میکند.
4. حجم کوچک: تراکم بالای قطعات نیمههادی اجازه میدهد SSR های کوچکتری نسبت به رلههای مکانیکی با توان مشابه ساخته شود.
نقاط ضعف SSR ها
1. گرمای تولیدی: نیمههادیها هنگام عبور جریان گرم میشوند. SSR ها حتماً نیاز به هیتسینک (خنککننده) دارند، در غیر این صورت داغ کرده و میسوزند.
2. نشتی جریان (Leakage Current): حتی وقتی SSR خاموش است، مقدار بسیار کمی جریان از آن عبور میکند. این موضوع میتواند برای بارهای حساس مثل لامپهای LED باعث سوسو زدن (Flickering) شود.
3. حساسیت به نوسانات ولتاژ: SSR ها در برابر ولتاژهای ناگهانی بسیار شکننده هستند. استفاده از Varistor یا MOV در موازی با بار الزامی است.
4. افت ولتاژ: هنگام عبور جریان، روی خودِ SSR افت ولتاژ رخ میدهد که منجر به اتلاف انرژی و تولید گرما میشود.
مقایسه مستقیم: کدام برنده است؟
برای تعیین برنده نهایی، باید صحنه نبرد را بشناسیم. بیایید چند سناریوی رایج را بررسی کنیم:
۱. صنعت سنگین و موتورهای القایی
اگر قصد دارید یک موتور بزرگ، هیترهای مقاومتی قدرتمند یا تجهیزات با جریان راهاندازی بالا را کنترل کنید، رله الکترومکانیکی اغلب گزینه مطمئنتری است. تحمل بالای آنها در برابر جریان لحظهای (Inrush Current) و عدم حساسیت به نویز، آنها را برای محیطهای خشن صنعتی ایدهآل میکند. همچنین هزینه تعویض آنها ناچیز است.
۲. اتوماسیون دقیق و فرکانس بالا
در پروژههایی مانند کنترل دور موتور DC، روشنایی هوشمند ساختمان، یا تجهیزات آزمایشگاهی که نیاز به قطع و وصلهای سریع و دقیق دارند، SSR بیرقیب است. رله مکانیکی اصلاً فرصت کافی برای پاسخگویی به چنین سرعتهایی را ندارد و سریعاً خراب خواهد شد.
۳. محیطهای حساس و پاک
در اتاقهای تمیز (Clean Room)، بیمارستانها یا صنایع غذایی که صدا و جرقه ممنوع است، SSR انتخاب اجباری است. سکوت و عدم تولید ذرات ناشی از سایش کنتاکتها، بهداشت و آرامش محیط را تضمین میکند.
۴. بودجه محدود
برای پروژههای خانگی، تعمیرات ساده یا زمانی که بودجه محدود است، رله الکترومکانیکی برنده مطلق است. شما میتوانید با هزینهای اندک، دهها رله بخرید در حالی که بودجه شما شاید فقط برای خرید دو عدد SSR کافی باشد.
جمعبندی نهایی
پاسخ به سوال “کدام یک برنده است؟” یک پاسخ مطلق نیست.
اگر به دنبال دوام، ایمنی در برابر نوسان، هزینه کم و سادگی هستید و فرکانس سوئیچینگ بالایی ندارید، رله الکترومکانیکی پادشاه شماست.
اگر به دنبال سرعت، دقت، عمر طولانی، سکوت و کارکرد در فرکانسهای بالا هستید و میتوانید مدیریت حرارتی (هیتسینک) و محافظت در برابر ولتاژ بیشازحد را فراهم کنید، SSR آیندهدارتر و برنده میدان است.
در نهایت، مهندس یا تکنسین هوشمند کسی است که بداند چه زمانی از ابزار سنتی و قابل اعتماد استفاده کند و چه زمانی از تکنولوژی پیشرفته و ظریف بهره ببرد. ترکیب این دو نیز در بسیاری از سیستمهای پیچیده دیده میشود؛ مثلاً استفاده از SSR برای کنترل دقیق و رله مکانیکی به عنوان یک کلید اطمینان (Safety Interlock) در پشت صحنه. امیدواریم این راهنمای جامع به شما کمک کرده باشد تا بهترین انتخاب را برای پروژهتان داشته باشید.
