مینیاتوری یا محافظ جان؟ (کدام یک جان شما را نجات می‌دهد؟)
یکی از رایج‌ترین و البته خطرناک‌ترین باورهای غلط در سیم‌کشی ساختمان این است که: «چون تابلوی برق ما فیوز مینیاتوری دارد، خطری از بابت برق‌گرفتگی جان ما را تهدید نمی‌کند.»
اما واقعیت مهندسی چیز دیگری است! کلید مینیاتوری و کلید محافظ جان دو ابزار کاملاً متفاوت با وظایف جداگانه هستند. در این مقاله به زبان ساده و تخصصی بررسی می‌کنیم که کدام یک ناجی جان شماست و چرا جعبه فیوز منزل شما به هر دوی آن‌ها نیاز دارد.
کلید مینیاتوری (MCB) چیست و چه وظیفه‌ای دارد؟
کلید مینیاتوری یا MCB (مخفف Miniature Circuit Breaker) یک کلید قطع خودکار است که مدار را در برابر دو پدیده محافظت می‌کند:
- اضافه‌بار (Overload): زمانی که مصرف‌کننده‌های متصل به یک خط، توانی بیش از توان کابل‌کشی مصرف کنند (مثلاً روشن کردن همزمان هیتر برقی، اتو و جاروبرقی روی یک پریز).
- اتصال کوتاه (Short Circuit): برخورد ناگهانی سیم فاز و نول که جریان فوق‌العاده شدیدی ایجاد می‌کند.
هدف اصلی کلید مینیاتوری: نجات سیم‌ها و وسایل برقی از داغ شدن، ذوب شدن و آتش‌سوزی؛ نه نجات جان شما!
جریان قطعیِ یک کلید مینیاتوری خانگی معمولاً بین ۱۰ تا ۳۲ آمپر (10A10A تا 32A32A) است. جالب است بدانید عبور تنها ۳۰ میلی‌آمپر (0.03A0.03A) جریان از بدن انسان می‌تواند باعث ایست قلبی و مرگ شود. بنابراین، کلید مینیاتوری جریان‌های کشنده برای انسان را حتی به عنوان خطا شناسایی نمی‌کند!
کلید محافظ جان (RCD / RCCB) چیست و چگونه کار می‌کند؟
کلید محافظ جان یا RCD (مخفف Residual Current Device) به طور مداوم جریان ورودی (از سیم فاز) و جریان برگشتی (از سیم نول) را مقایسه می‌کند. در حالت عادی، این دو جریان باید با هم برابر باشند.
اگر فردی با سیم فاز یا بدنه فلزی یک وسیله برق‌دار تماس پیدا کند، بخشی از جریان برق از طریق بدن او به زمین منتقل می‌شود (نشتی جریان).
در این لحظه:
- محافظ جان متوجه اختلاف بین جریان فاز و نول می‌شود.
- اگر این نشتی بیش از ۳۰ میلی‌آمپر باشد، کلید در کسری از ثانیه (کمتر از ۴۰ میلی‌ثانیه) برق کل مدار را قطع می‌کند.
- این سرعت عمل، مانع از فیبریلاسیون قلبی و برق‌گرفتگی مرگبار می‌شود.
هدف اصلی کلید محافظ جان: نجات جان انسان در برابر برق‌گرفتگی مستقیم و غیرمستقیم.

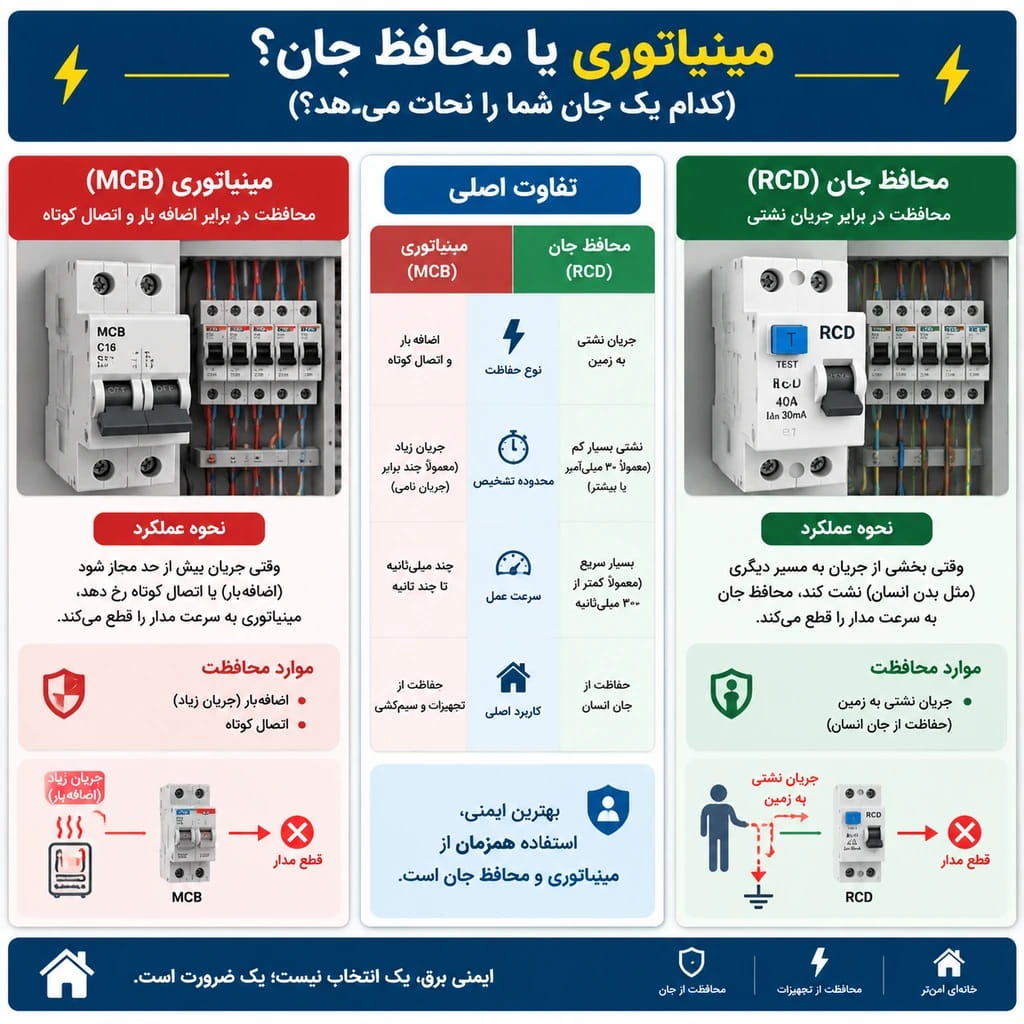

جدول مقایسه کلید مینیاتوری و کلید محافظ جان
| ویژگی | کلید مینیاتوری (MCB) | کلید محافظ جان (RCCB/RCD) |
|---|---|---|
| وظیفه اصلی | حفاظت تجهیزات، سیم‌ها و پیشگیری از حریق | حفاظت از جان انسان در برابر برق‌گرفتگی |
| نوع خطای شناسایی‌شده | اتصال کوتاه و اضافه‌بار | نشتی جریان (جریان باقیمانده) |
| حساسیت عملکرد | آمپراژ بالا (۱۰، ۱۶، ۲۵ آمپر به بالا) | میلی‌آمپر (معمولاً ۳۰ میلی‌آمپر در مصارف خانگی) |
| سرعت قطع | چند ثانیه تا چند صدم ثانیه بسته به شدت خطا | فوق‌العاده سریع (کمتر از ۴۰ میلی‌ثانیه) |
| محافظت در برابر برق‌گرفتگی؟ | خیر | بله |
کدام یک جان شما را نجات می‌دهد؟
پاسخ صریح و علمی: کلید محافظ جان (RCD).
اگر دست شما به فاز برخورد کند، جریانی در حد چند ده تا چند صد میلی‌آمپر از بدنتان رد می‌شود. فیوز مینیاتوری این جریان اندک را حس نمی‌کند و برق قطع نخواهد شد؛ اما محافظ جان بلافاصله جریان را قطع کرده و جان شما را نجات می‌دهد.
آیا می‌توان محافظ جان را جایگزین مینیاتوری کرد؟
خیر! این دو کلید مکمل یکدیگر هستند:
- کلید محافظ جان ساده (RCCB) در برابر اتصال کوتاه یا اضافه‌بار واکنشی نشان نمی‌دهد و اگر اتصال کوتاه رخ دهد، می‌سوزد.
- به همین دلیل در تابلوی برق استاندارد، حتماً ابتدا کلید مینیاتوری و سپس کلید محافظ جان به صورت سری نصب می‌شوند.
نکته تخصصی (کلید ترکیبی RCBO): اگر فضای تابلوی برق شما کم است، می‌توانید از کلیدی به نام RCBO استفاده کنید که در واقع ترکیب «مینیاتوری + محافظ جان» در یک قطعه واحد است.
نتیجه‌گیری
کلید مینیاتوری محافظ سرمایه و وسایل خانه شما در برابر داغ شدن سیم‌ها و آتش‌سوزی است؛ اما تنها محافظ جان است که از شما در برابر شوک الکتریکی و مرگ ناشی از برق‌گرفتگی محافظت می‌کند. بر اساس مبحث ۱۳ مقررات ملی ساختمان، وجود هر دوی این کلیدها در تمامی واحدهای مسکونی و تجاری الزامی است.
