نقش سیستم ارتینگ در عملکرد صحیح کلید محافظ جان + راهنمای خرید

ایمنی در سیستم‌های برق ساختمان و صنایع، اولویت شماره یک مهندسان برق و ساکنان است. خطرات ناشی از برق‌گرفتگی، آتش‌سوزی‌های الکتریکی و آسیب به تجهیزات حساس، سالانه خسارات جبران‌ناپذیری به بار می‌آورند. در این میان، دو عضو کلیدی برای حفاظت از جان و مال انسان‌ها شناخته شده‌اند: کلید محافظ جان (RCD/RCCB) و سیستم ارتینگ (اتصال به زمین).

بسیاری از افراد این سوال را مطرح می‌کنند که «آیا کلید محافظ جان بدون سیم ارت کار می‌کند؟» یا «نقش سیستم ارتینگ در عملکرد صحیح کلید محافظ جان چیست؟». در این مقاله به‌صورت تخصصی به بررسی این رابطه حیاتی پرداخته و در پایان، بهترین مرجع برای خرید انواع کلید محافظ جان از فروشگاه نئو تک الکتریک را معرفی می‌کنیم.

کلید محافظ جان (RCD/RCCB) چگونه کار می‌کند؟

کلید محافظ جان یا کلید جریان نشتی (Residual Current Device)، تجهیزی است که جریان رفت (فاز) و جریان برگشت (نول) مدار را به صورت لحظه‌ای و میلی‌ثانیه‌ای مقایسه می‌کند.

بر اساس قانون جریان کیرشهف، در یک مدار سالم میزان جریان ورودی از سیم فاز باید دقیقاً برابر با جریان خروجی از سیم نول باشد. اگر اختلافی بین این دو جریان احساس شود، به این معنی است که مقداری از جریان به مکانی نامعلوم (بدنه دستگاه، زمین یا بدن انسان) نشت کرده است. در این حالت، کلید محافظ جان در کمتر از چند صدم ثانیه مدار را قطع می‌کند تا از برق‌گرفتگی یا حریق جلوگیری شود.

سیستم ارتینگ (Earthing) چیست و چه وظیفه‌ای دارد؟

سیستم اتصال به زمین یا ارتینگ، مسیری کم‌مقاومت و ایمن برای هدایت جریان‌های خطا، نشتی یا اضافه ولتاژ (مانند صاعقه) به اعماق زمین است. در این سیستم، بدنه فلزی تمامی تجهیزات الکتریکی (یخچال، ماشین لباسشویی، پکیج، تابلوهای برق و…) با استفاده از سیم سبز و زرد (سیم ارت) به چاه ارت متصل می‌شود.

رابطه سیستم ارتینگ با کلید محافظ جان؛ مکملی بی‌نقص
برای درک بهتر نقش سیستم ارتینگ در عملکرد صحیح کلید محافظ جان، دو سناریوی مختلف را با هم مقایسه می‌کنیم:

سناریوی ۱: وجود کلید محافظ جان بدون سیستم ارتینگ

فرض کنید المنت یک ماشین لباسشویی آسیب دیده و سیم فاز با بدنه فلزی دستگاه تماس پیدا کرده است. از آنجا که سیم ارتی وجود ندارد، جریان نشتی راهی برای تخلیه ندارد و بدنه دستگاه برق‌دار می‌ماند. کلید محافظ جان نیز تا این لحظه تفاوتی بین فاز و نول مشاهده نکرده و قطع نمی‌شود.

خطر در کمین است: به محض اینکه دست انسان به بدنه لباسشویی بخورد، جریان نشتی از طریق بدن فرد به زمین منتقل می‌شود. در این لحظه اختلاف جریان فاز و نول ایجاد شده و کلید محافظ جان مدار را قطع می‌کند. اگرچه کلید جان فرد را نجات می‌دهد، اما شوک الکتریکی ناخوشایند و خطرناکی به او وارد شده است.

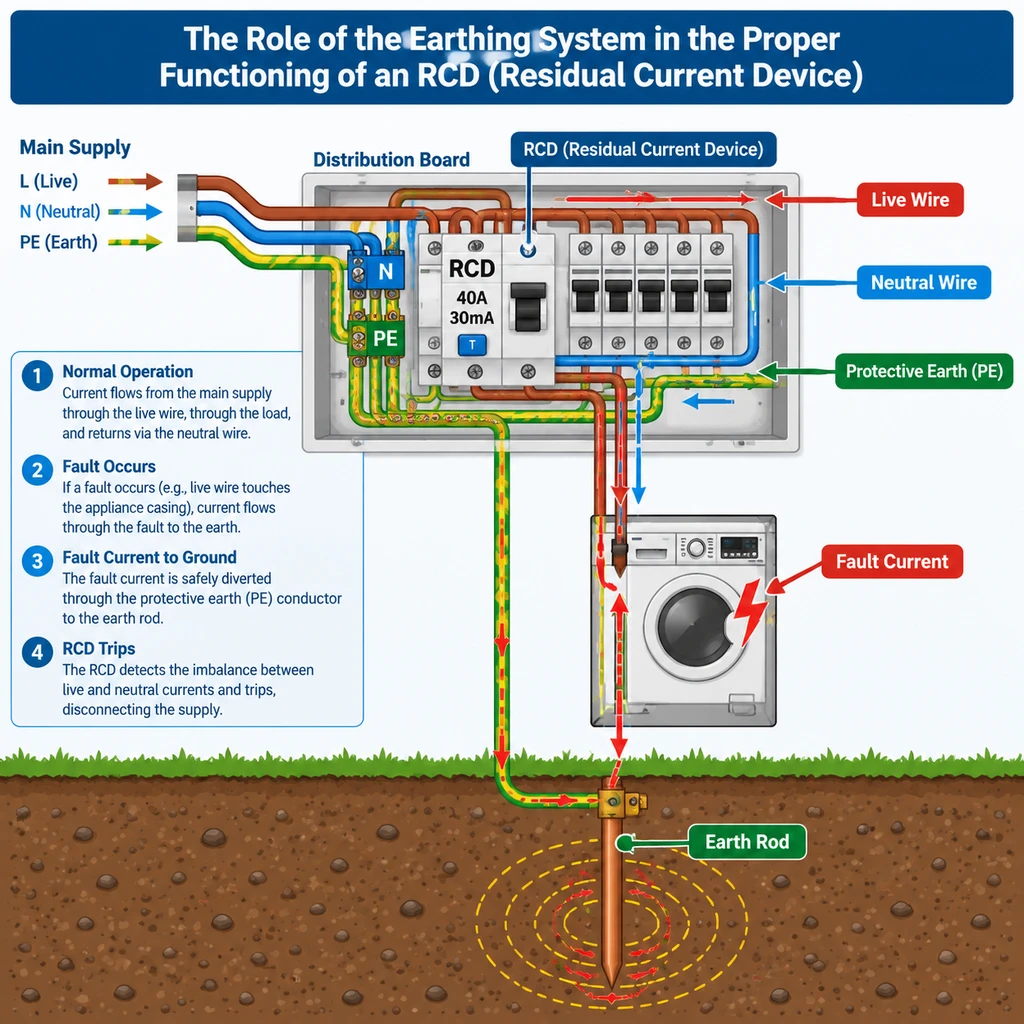

سناریوی ۲: عملکرد همزمان کلید محافظ جان و سیستم ارتینگ استاندارد

در همین سناریو، اگر بدنه ماشین لباسشویی به سیستم ارت استاندارد متصل باشد:

1. به محض تماس فاز با بدنه، جریان نشتی بلافاصله از طریق سیم ارت به زمین منتقل می‌شود.
2. کلید محافظ جان در کسری از ثانیه (کمتر از ۳۰ میلی‌ثانیه) متوجه این اختلاف فاز و نول می‌شود.
3. کلید بلافاصله فرمان قطع صادر می‌کند؛ قبل از اینکه حتی انسانی به دستگاه نزدیک شود یا آن را لمس کند!
4. نتیجه‌گیری فنی: سیستم ارتینگ تضمین می‌کند که کلید محافظ جان، خطا را در فاز «پیشگیری» مهار کند نه در فاز «حادثه».

اثرات مستقیم سیستم ارت بر عملکرد محافظ جان

– حفاظت غیرفعال به حفاظت پیشگیرانه تبدیل می‌شود: با وجود ارت، رفع نشتی بدون دخالت انسان انجام می‌گیرد.
– کاهش خطای قطع کاذب (Nuisance Tripping): یک چاه ارت با مقاومت استاندارد (زیر ۲ اهم) از نوسانات نامتعادل و تخلیه نامناسب بارهای ساکن که باعث تریپ‌های اشتباهی کلید می‌شوند، جلوگیری می‌کند.
– پیشگیری قطعی از آتش‌سوزی‌های الکتریکی: جریان نشتی معادل ۳۰۰ میلی‌آمپر به راحتی می‌تواند باعث احتراق کابل‌ها و مواد اطراف شود. کلیدهای محافظ جان صنعتی (۳۰۰mA) با تکیه بر ارتینگ، جریان نشتی ناشی از فرسودگی عایق‌ها را پیش از وقوع شعله مهار می‌کنند.

جدول مقایسه سناریوهای ایمنی برق ساختمان

انواع کلید محافظ جان و کاربرد آن‌ها

برای دریافت حداکثر بازدهی از سیستم ایمنی، باید کلید متناسب با کاربری خود را انتخاب کنید:

• کلیدهای دو پل (تک فاز): مناسب برای تابلو برق ورودی آپارتمان‌ها، منازل مسکونی و مغازه‌ها.
• کلیدهای چهار پل (سه فاز): مخصوص کارگاه‌ها، آسانسور، پمپ‌ها و تابلوهای صنعتی.
• حساسیت ۳۰ میلی‌آمپر (30mA): استاندارد اجباری برای فضاهای مسکونی جهت حفاظت از جان انسان (جلوگیری از فیبریلاسیون قلبی).
• حساسیت ۱۰۰ تا ۳۰۰ میلی‌آمپر: مخصوص مراکز صنعتی و تابلوهای مادر برای حفاظت در برابر آتش‌سوزی الکتریکی.
• تیپ‌های جریانی (تیپ AC و تیپ A): تیپ AC برای بارهای معمولی و تیپ A برای بارهایی که جریان‌های مستقیم ضربانی دارند (نظیر بردهای الکترونیکی، درایو موتور و تجهیزات کامپیوتری مدرن).

خرید انواع کلید محافظ جان از فروشگاه نئو تک الکتریک

خرید کلید محافظ جان غیراستاندارد یا تقلبی به معنای معامله با جان انسان‌هاست! این قطعه باید از برندهای معتبر، دارای گواهینامه‌های استاندارد بین‌المللی و با کالیبراسیون دقیق تهیه شود تا در حساس‌ترین لحظه بدون تاخیر عمل کند.

فروشگاه نئو تک الکتریک به عنوان یکی از مراکز معتبر و تخصصی در حوزه تأمین ملزومات برق صنعتی و ساختمانی، بستری مطمئن برای خرید شما فراهم آورده است:

چرا خرید از نئو تک الکتریک؟

• تضمین اصالت کالا: کلیه کلیدهای محافظ جان از برندهای معتبر جهانی و داخلی همراه با ضمانت اصالت ارائه می‌شوند.
• تنوع گسترده محصولات: انواع کلیدهای محافظ جان تک‌فاز و سه‌فاز (RCCB)، کلیدهای ترکیبی محافظ جان و مینیاتوری (RCBO) در رنج‌های مختلف آمپراژ (۱۶ تا ۶۳ آمپر).
• مشاوره تخصصی قبل از خرید: کارشناسان مجرب نئو تک الکتریک شما را متناسب با نیاز پروژه، نوع بار مصرفی و ویژگی‌های سیستم ارتینگ راهنمایی می‌کنند.
• قیمت رقابتی و ارسال سریع: دریافت مستقیم کالا بدون واسطه، مناسب‌ترین قیمت‌ها و تحویل به‌موقع در سراسر کشور.

اگر در حال تجهیز پروژه ساختمانی، ارتقای تابلو برق خانگی یا راه‌اندازی خطوط صنعتی هستید، همین حالا جهت بررسی قیمت و ثبت سفارش به وب‌سایت فروشگاه نئو تک الکتریک مراجعه فرمایید یا با کارشناسان فروش تماس بگیرید.

جمع‌بندی

کلید محافظ جان و سیستم ارتینگ، دو بال پرواز ایمنی در سیستم‌های الکتریکی مدرن هستند. تکیه بر یکی بدون دیگری، ضریب اطمینان شبکه را به شدت کاهش می‌دهد. در حالی که کلید محافظ جان نقش حسگر فوق‌العاده حساس را ایفا می‌کند، سیستم ارتینگ جاده امنی است که جریان خطا را قبل از برخورد با بدن انسان تخلیه می‌سازد. برای دستیابی به ایمنی ۱۰۰ درصدی، در کنار احداث چاه ارت مهندسی‌شده، خرید انواع کلید محافظ جان باکیفیت از فروشگاه نئو تک الکتریک گامی اساسی برای آرامش خاطر شما خواهد بود.
