چطور آمپراژ درست را برای کنتاکتور انتخاب کنیم؟
شاید برای شما هم پیش آمده باشد که بعد از چند هفته کارکرد یک تابلو برق، پلاتین‌های کنتاکتور به هم بچسبند (اصطلاحاً خال بزنند) یا بوی سوختگی از محفظه کنتاکتور بلند شود؛ در حالی که طبق محاسبات اولیه، آمپر کنتاکتور بالاتر از جریان نامی موتور بوده است!
علت چیست؟ انتخاب آمپراژ کنتاکتور فقط خواندن جریان روی پلاک موتور و خرید کنتاکتورِ هم‌نام با آن جریان نیست.
اگر انتخاب اشتباهی داشته باشید، یا کنتاکتور خیلی زود از بین می‌رود و خط تولید می‌خوابد، یا هزینه‌ای گزاف برای خرید کنتاکتوری بسیار بزرگ‌تر از نیاز واقعی‌تان پرداخت می‌کنید. در این راهنمای تخصصی، گام‌به‌گام یاد می‌گیریم که چطور با تحلیل دقیق نوع بار، شرایط محیطی و دسته‌بندی استاندارد IEC، آمپراژ دقیق کنتاکتور را مشخص کنیم.
تفاوت حیاتی میان دو جریان: Ie و Ith را بشناسید
روی بدنه هر کنتاکتور استانداردی (اشنایدر، هیوندای، زیمنس و…) چند عدد آمپراژ درج شده است. شایع‌ترین اشتباه تکنسین‌ها، اشتباه گرفتن این دو پارامتر است:
- جریان حرارتی آزاد ( Thermal Current): حداکثر جریانی است که کنتاکتور می‌تواند در حالت بسته و در بار کاملاً مقاومتی (بدون جرقه قطع و وصل مکرر) به مدت ۸ ساعت بدون داغ شدن غیرمجاز از خود عبور دهد.
- جریان نامی کارکرد (Operational Current): جریانی است که کنتاکتور بر اساس ولتاژ کاری و نوع بار (موتوری، مقاومتی، خازنی) می‌تواند بدون افت کیفیت و فرسایش سریع کنتاکت‌ها، آن را قطع و وصل کند.
- نکته کلیدی: هنگام خرید و انتخاب کنتاکتور صنعتی، ملاک اصلی همواره IeI_eIe متناسب با کلاس کاری بار است، نه عدد بزرگ‌تر.
کلاس‌های بهره‌برداری (IEC Categories)؛ قطب‌نمای انتخاب کنتاکتور

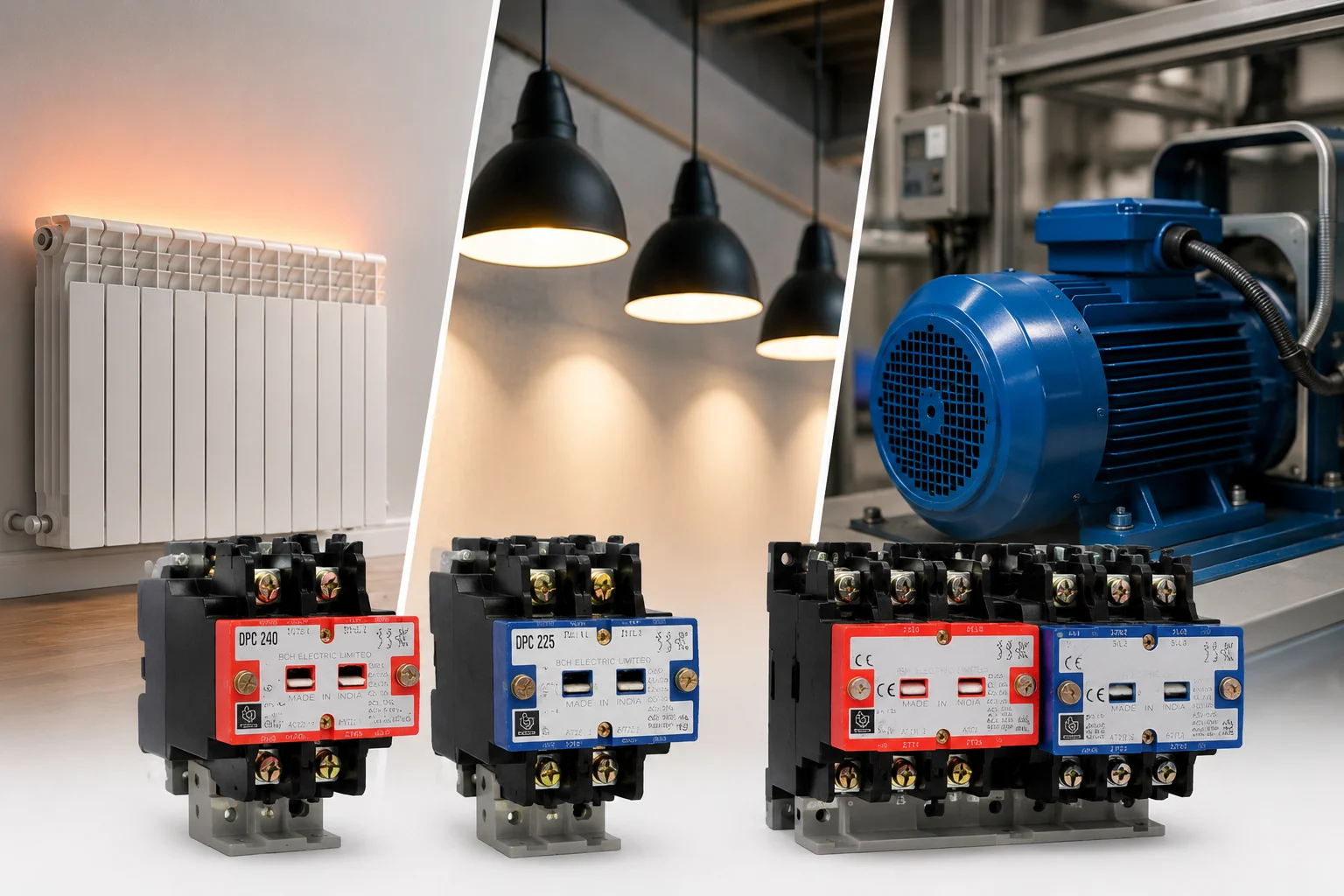

استاندارد بین‌المللی IEC 60947-4-1 رفتار بارها را دسته‌بندی کرده است. توانایی یک کنتاکتور ۱۰ آمپری در کنترل یک المنت با توانایی آن در راه‌اندازی یک موتور القایی یکسان نیست:
| کلاس کاری | نوع بار و کاربرد | جریان قطع و وصل معمول |
|---|---|---|
| AC-1 | بارهای اهمی (المنت‌ها، هیترها، روشنایی غیرسلفی) | جریان ثابت، بدون جهش شدید |
| AC-2 | موتورهای روتور سیم‌پیچی‌شده (اسلیپ رینگ) | حدود ۲.۵ برابر جریان نامی هنگام قطع |
| AC-3 | رایج‌ترین: موتورهای قفس سنجابی (پمپ، فن، کمپرسور) | راه‌اندازی با ۵ تا ۷ برابر جریان نامی |
| AC-4 | استارت مکرر، اینچینگ (Jogging)، ترمز ضدجریان (Plugging) | قطع و وصل در اوج جریان راه‌اندازی |
چرا این تفاوت مهم است؟
یک کنتاکتور ۲۵ آمپر در رده AC-1 ممکن است در رده AC-3 تنها برای جریان ۹ آمپر تایید شده باشد! پس اگر موتوری با جریان نامی ۱۲ آمپر دارید، نمی‌توانید از این کنتاکتور ۲۵ آمپرِ (AC-1) استفاده کنید.
چه فاکتورهای پنهانی آمپراژ را تغییر می‌دهند؟
گاهی محاسبات روی کاغذ درست است، اما شرایط محیطی عملکرد کنتاکتور را تضعیف می‌کند (Derating Factors):
۱. دمای داخل تابلو برق
بیشتر کنتاکتورها برای دمای محیطی حداکثر ۴۰ تا ۵۰ درجه سانتی‌گراد کالیبره شده‌اند. اگر تابلو برق شما سیستم تهویه مناسبی ندارد و دمای داخل آن به بالای ۵۵ یا ۶۰ درجه می‌رسد، باید ضریب کاهش توان (معمولاً بین ۱۰٪ تا ۲۰٪) اعمال کنید؛ یعنی کنتاکتوری با یک رده جریانی بالاتر انتخاب کنید.
۲. ارتفاع از سطح دریا
در ارتفاعات بالاتر از ۱۰۰۰ یا ۲۰۰۰ متر به دلیل رقیق شدن هوا، خنک‌کاری طبیعی کنتاکتور کاهش یافته و شکست دی‌الکتریک هوا سخت‌تر می‌شود (قوس الکتریکی دیرتر خاموش می‌شود). اگر در مناطق کوهستانی هستید، باید ظرفیت جریان نامی را طبق جدول سازنده کاهش دهید.
۳. فرکانس قطع و وصل (تعداد استارت در ساعت)
اگر موتور شما در خطی قرار دارد که در هر ساعت ۳۰ تا ۵۰ بار استارت و استاپ می‌خورد، هر بار قوس الکتریکی باعث فرسایش پلاتین‌ها می‌شود. در این حالت باید از کنتاکتورهای با کلاس AC-4 یا حداقل یک پله آمپراژ بالاتر در AC-3 استفاده کنید.
چک‌لیست عملیاتی برای خرید کنتاکتور
هنگام سفارش یا انتخاب کنتاکتور، این ۴ مورد را در فرم سفارش خود قطعی کنید:
- نوع بار چیست؟ (المنت، الکتروموتور پمپ، خازن یا سیستم جرثقیل؟)
- ولتاژ تغذیه چقدر است؟ (سه فاز ۴۰۰V یا تک‌فاز ۲۳۰V؟)
- رده کاری متناسب با بار چیست؟ (جدول جریان AC-3 بررسی شد؟)
- ولتاژ بوبین چیست؟ (آمپراژ تیغه‌های قدرت ربطی به ولتاژ تحریک بوبین ندارد؛ بوبین می‌تواند ۲۴VDC، ۱۱۰VAC یا ۲۲۰VAC باشد).
